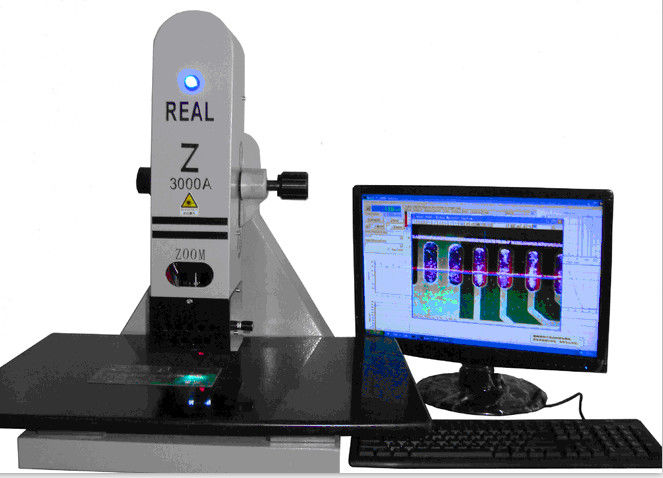

نظام القياس البصري ثلاثي الأبعاد ، نظام قياس الفيديو الرقمي

يمكن لنظام القياس البصري ثلاثي الأبعاد إكمال جميع طلبات القياس ومناسب بشكل خاص لورشة العمل ومختبر القياس ، ويستخدم على نطاق واسع في صناعات الطيران والفضاء والدفاع والسيارات والعفن والإلكترونيات ، إلخ.

الخصائص الرئيسية:

1.هيكل الإطار المغلق وهو بسيط وصغير.

2. اعتماد Crossbeam لتكنولوجيا التصميم الدقيق للعارضة المائلة (براءة اختراع) يضمن الوزن الخفيف ، مركز الثقل المنخفض ، الصلابة القوية والخطأ الصغير في الحركة لضمان استقرار الماكينة.

3. المحور Z باستخدام جهاز موازنة الأسطوانة ، تحسن إلى حد كبير دقة تحديد المواقع والمحور Z.

4. يستخدم نظام القيادة العلامات التجارية المشهورة عالمياً لمحركات سيرفو DC عالية الأداء ، وجهاز تشغيل الحزام المسنن لضمان نقل الحركة بشكل أسرع وأكثر دقة ، وأفضل أداء رياضي.

5. SB- نظام تحكم منسق خاص لضمان استقرار الحركة ، 21 تقنية تصحيح الأخطاء الهندسية.

6. إن البرنامج المستخدم مع حقوق الملكية الفكرية المستقلة ، ومجموعة برامج قياس AC-DMIS القوية ، ووظائف القياس المثالية والميزات عبر الإنترنت يوفر للمستخدمين حل القياس المثالي.

الوظائف الرئيسية لنظام القياس البصري ثلاثي الأبعاد

1) تكوين معلمة قياس البيئة ومعلمة الحركة.

2) تكوين النظام والمعايرة.

3) التقاط نقطة القياس.

4) عنصر الهندسة الأساسية.

5) تكوين العنصر وتحويله ومراجعته وإسقاطه وتخزينه ونقله وحسابه.

6) إعداد وتخزين وتحويل نظام الإحداثيات ونظام إحداثيات قطعة العمل.

7) تقييم تحمل الأبعاد وتسامح الموقف.

8) تخزين ومدخلات ملف نتائج القياس.

9) استيراد وتحويل نموذج CAD 3D.

10) التماسك بين نظام الإحداثيات النموذجي ونظام الإحداثيات الجزئية.

11) التقاط الميزات ونقاط السطح المنحنية على النموذج.

12) إنشاء وقياس خط سطح المقطع.

13) إنشاء وقياس السطح المنحني.

14) البرمجة دون اتصال على أساس نموذج CAD

الحرف: (بقاء العينة ونقل العمود المزدوج)

كامل تلقائي نوع العمود المزدوج عالية الدقة أداة قياس الفيديو

قاعدة الماكينة تعتمد الرخام (المستوى 00) ، تصميم منصة اختبار متين ، تأكد من الاستقرار والصلابة العالية.

اعتماد اليابان THK برغي طحن الكرة والسكك الحديدية دليل الدقة THK ، نظام سيرفو باناسونيك عالية الأداء تحكم مغلق بالكامل ، دقة عالية ، سرعة عالية ، استقرار عالي.

اعتماد الولايات المتحدة الأمريكية TEO عالية الدقة الملونة 800 سلك تلفاز صناعي على اتفاقية مكافحة التصحر.

تأكد من صورة اختبار عالية الجودة وسرعة اختبار سريعة.

عدسة تكبير / تصغير تلقائية كاملة ، لا حاجة للقياس بعد تغيير عدسة التكبير / التصغير.

برنامج LED رباعي الحلق رباعي الحلقات سطح بارد ، ضوء بارد حافة المحور المباشر ، (ضوء بارد محوري للخيار)

ألمانيا هايدنهاين مفتوح نوع SMT مقياس بصري 0.0005mm

انجلترا Renishaw رئيس قياس ملموس (مسبار نظام SCR للخيار) ومسبار ليزر Keyence الياباني.

برنامج قياس أوتوماتيكي كامل ثلاثي الأبعاد وظيفية قوي R&D ، يمكن اختباره تلقائيًا بواسطة البرنامج.

الفيديو ، مسبار ، اختبار ليزر محوري ، يمكن اختبار السيارات عن طريق البرنامج.

يمكن الخيار Z قياس مدى المحور: 300-500mm
