أجهزة SMT 3D تفتيش معجون اللحام (SPI) TR7007Q Plus لتحقيق نتائج دقيقة

مكان المنشأ الصين
اسم العلامة التجارية TRI
إصدار الشهادات CE,ISO
رقم الموديل TR7007Q زائد
الحد الأدنى لكمية 1
الأسعار قابل للتفاوض
تفاصيل التغليف العبوة القياسية
وقت التسليم 1-2 يوم
شروط الدفع L / C ، D / A ، D / P
القدرة على العرض منذ وقت طويل

اتصل بي للحصول على عينات مجانية وكوبونات.

الـ (واتس اب):0086 18588475571

wechat: 0086 18588475571

سكايب: sales10@aixton.com

إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.

x
تفاصيل المنتج
الحالة استخدام جديد السرعة السرعه العاليه
الجودة ممتاز رقم الجزء TR7007Q زائد
الأسهم مع الأسهم الدقة دقة عالية
إبراز

آلة 3D SPI SMT,آلة SMT 3D لتحقيق عصى اللحام,TR7007Q زائد آلة SMT

,

3D Solder Paste Inspection SMT Machine

,

TR7007Q Plus SMT Machine

اترك رسالة
منتوج وصف

أجهزة SMT 3D تفتيش معجون اللحام TR7007Q Plus.

المواصفات:

النظام البصري
طريقة التصوير التصوير بالوقوف والذهاب
الكاميرا 4 أمبيكس أو 12 أمبيكس (الإعداد المصنع)
دقة الصور 5.5 ميكرومتر، 6 ميكرومتر، 10 ميكرومتر، 15 ميكرومتر (الوضع المصنع)
الإضاءة أضواء ثنائية الأبعاد المحسنة (RGB + W)
تكنولوجيا 3D نمط الحواف الرقمية ذو 4 اتجاهات
مجال الرؤية ربط كاميرات 4 ميب
@ 10 μm: 20.3x20.3 ملم
@ 15 μm: 30.5x30.5 ملم

12 MP كاميرا رابط-
@ 5.5 μm: 22.5x16.5 ملم
@ 10 μm: 40.6x30.7 ملم
@ 15 μm: 61x46 ملم

12 MP CoaXPress-
@ 6 μm: 24.3x18.4 ملم
@ 10 μm: 40.6x30.7 ملم
@ 15 μm: 61x46 ملم
أداء التفتيش
سرعة التصوير ربط كاميرا 4 MP: ما يصل إلى 3 FOV / ثانية
رابط كاميرا 12 MP: ما يصل إلى 1.8 FOV / ثانية
12 MP CoaXPress: ما يصل إلى 2.6 FOV / ثانية
دقة الارتفاع @10 μm/15 μm: 0.45 μm
@5.5 μm/6 μm: 0.22 μm
الحد الأقصى ارتفاع اللحام @10 μm/15 μm: 420 μm/750 μm
@5.5 μm/6 μm: 210 μm/310 μm

* على هدف المعايرة
جدول الحركة والتحكم
التحكم في محور إكس مسدس الكرات + جهاز تحكم حركة EtherCAT
التحكم في المحور Y مسدس الكرات + جهاز تحكم حركة EtherCAT
التحكم في المحور Z مسدس الكرات + جهاز تحكم حركة EtherCAT
دقة المحور X-Y 0.5 ميكرومتر
دقة المحور Z 1 ميكرومتر
التعامل مع المجلس
الحجم الأقصى لـ PCB TR7007Q Plus:@5.5 μm، 6 μm - 400 x 330 mm، @10 & 15 μm - 510 x 460 mm
TR7007Q Plus DL:@10 μm، 15 μm - 510x310 mm × 2 ممارسة، 510x590 mm × 1 ممارسة
TR7007LQ Plus:@6 μm، 10 μm، 15 μm - 765 x 610 mm
سمك الـ PCB 0.6 - 5 ملم
الوزن الأقصى لـ PCB 3 كجم اختياري: 5 كجم
المرحلة العليا @5.5 μm، 6 μm: 25 mm؛ @10 μm، 15 μm: 50 mm
مساحة صافية للقاع 40 ملم
مساحة صافية للحافة 3 ملم
ارتفاع الناقل 880 920 ملم

* متوافق مع SMEMA
وظائف التفتيش
العيوب معجون غير كاف
معجون مفرط
تشوه الشكل
معجون مفقود وجسر
القياس الطول
مساحة
حجم
التعويض
الأبعاد
WxDxH TR7007Q Plus: 1000 × 1400 × 1650 مم
TR7007Q Plus DL: 1000 × 1500 × 1650 مم
TR7007LQ Plus: 1365 × 1720 × 1710 مم

ملاحظة: لا تشمل برج الإشارة، ارتفاع برج الإشارة 515 مم
الوزن TR7007Q Plus: 775 كجم
TR7007Q بالإضافة إلى DL: 825 kg
TR7007LQ Plus: 982 كجم



آلة أخرى:

TR7007D Plus
TR7007M SII Plus
TR7700 SII
TR7007 SII
TR7007Q SII
TR7007 SIII
TR7007Q Plus
TR7700QH SII
TR7500QE Plus
TR7700QB SII
TR7700 SIII Ultra
TR7700QC SII
TR7700 SIII DT

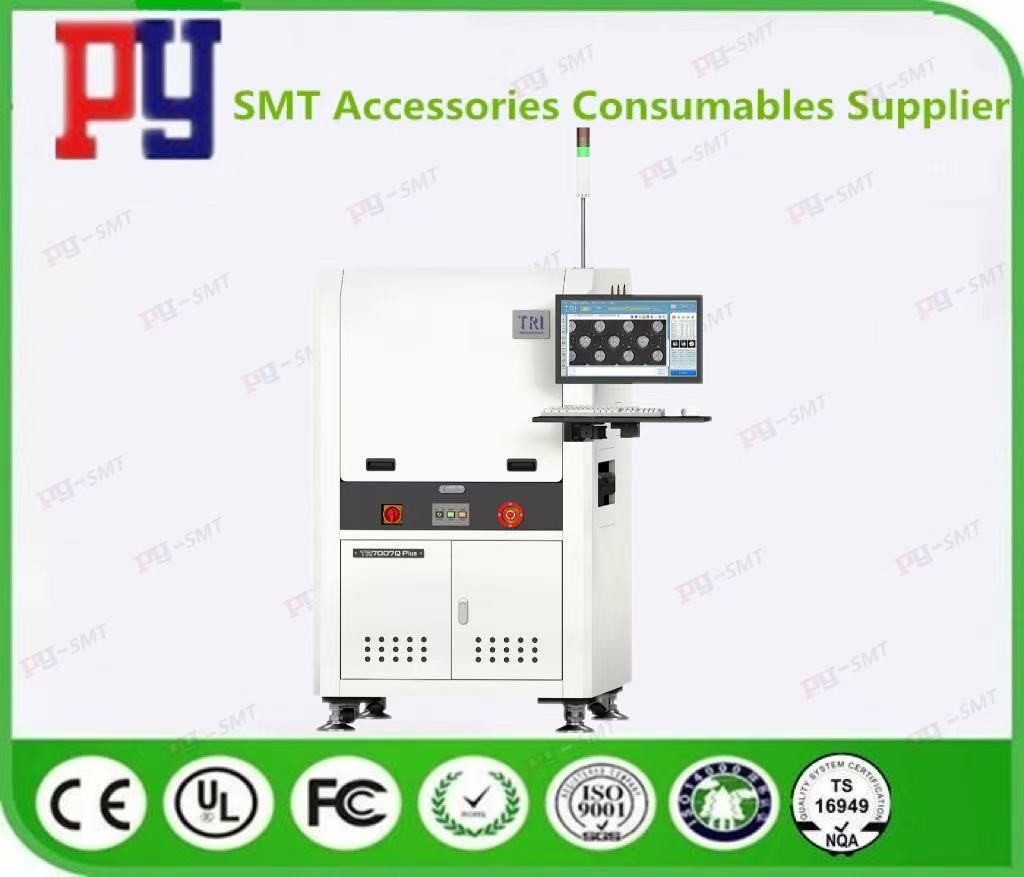

صورة TR7007Q Plus:
