SMT إنحسر فرن حراريّ معدات حراريّ ملفّ شخصيّ KIC K2 ذكيّ يشكّل ملف التعريف

SMT Reflow Oven Equipment Thermal Profile KIC K2 Smart Profiling Profiler

عرض ومشاركة الملامح الحرارية لفرن إنحسر على الأجهزة المحمولة بسهولة

الجيل الجديد من الإعداد الجانبي متوسط ​​المدى

يحل مُحدد ملف الجيل الجديد محل آخر محللي التكنولوجيا الأقدمين في KIC

بأسعار تنافسية للسوق متوسط ​​المدى

أجهزة مدمجة وقوية

سيتناسب K² عبر الغرف شديدة التسخين الموجودة غالبًا في الإنتاج الخالي من الرصاص

7 أبعاد وحدة TC:

206 × 60 × 17 (مم)

درع: 302 × 75 × 23 (مم)

9 أبعاد وحدة TC

206 × 75 × 17 (مم)

الدرع: 312 × 90 × 23 (مم)

أجهزة متينة مصممة لتحمل بيئات الإنتاج القاسية

عملية آمنة من الفشل

بدء تلقائي عندما تكون درجات الحرارة أقل من مشغل "بدء" محدد ، وحماية K² وضمان نقاط بداية متسقة وملفات تعريف قابلة للتكرار

أجهزة مصممة لقياسات دقيقة

يحدد المهندس المعلمات المتعلقة بالجودة والإنتاجية:

مستوى PWI

الحد الأدنى / الأقصى لسرعة الناقل المسموح بها

أقصى درجة حرارة الذروة ، وما إلى ذلك.

للاستخدام من قبل مشغلي فرن إعادة التدفق والفنيين والمهندسين الذين يحتاجون إلى ملف حراري لفرن التدفق

برنامج إعداد فرن إعادة التدفق

KIC's optimization software does a complete search for all possible combinations of oven zone temperatures and conveyor speeds. يقوم برنامج تحسين KIC بالبحث الكامل عن جميع التركيبات الممكنة لدرجات حرارة منطقة الفرن وسرعات الناقل. It selects the very best oven setup for each new product within seconds يختار أفضل إعداد للفرن لكل منتج جديد في غضون ثوان

تركز معايير الإعداد القابلة للتحديد من قبل المستخدم على وضع الملف الشخصي نحو:

مركز نافذة العملية

سرعة الناقل القصوى

الحد الأدنى من استخدام كهرباء الفرن

تحليل الملف الشخصي الفوري والموضوعي

يشرح مؤشر نافذة العمليات (PWI) الشهير لـ KIC كيف يناسب الملف الشخصي نافذة العملية المحددة ، برقم واحد:

PWI فوق 100 = ملف تعريف خارج المواصفات

PWI عند 100 = ملف تعريف مباشرة على حد المواصفات

PWI أدناه 100 = الملف الشخصي في المواصفات

PWI عند 0 = المركز الدقيق لنافذة العملية

تحليل ملف التعريف الفوري

تحليل الملف الشخصي الموضوعي والمستقل عن الموظفين

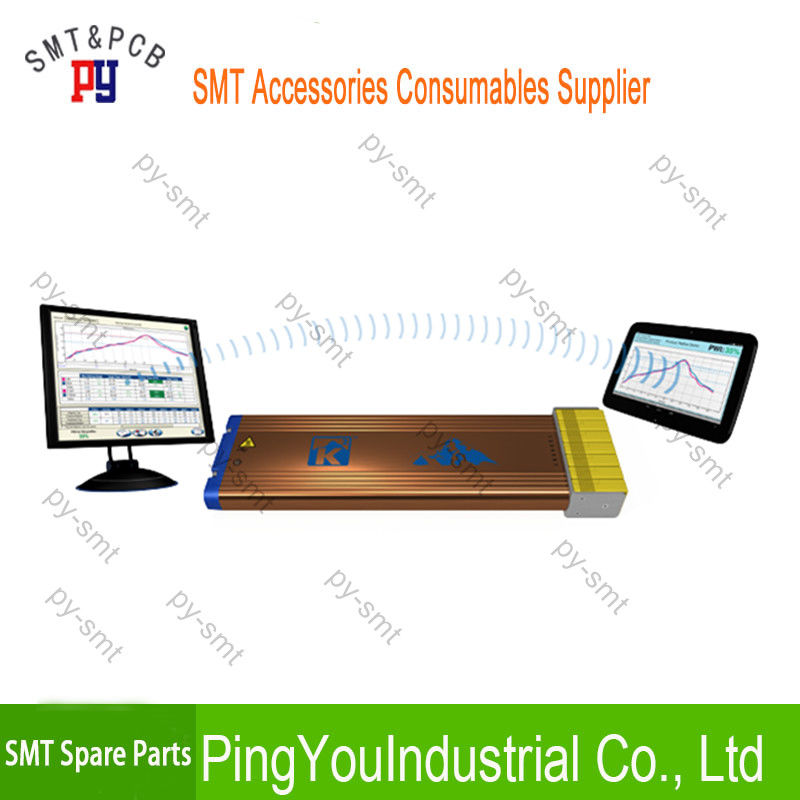

جعل البيانات الشخصية النائية مرئية

الوصول إلى بيانات ملف تعريف K² على الكمبيوتر الشخصي أو الجهاز المحمول

يمكن عرض بيانات الملف الشخصي بطريقتين:

على جهاز الكمبيوتر في الفرن أو جهاز الكمبيوتر الشخصي

على جهاز جوّال معتمد من Android

وظيفة مشاركة مريحة لبيانات ملف التعريف المحدد

نموذج Datalogger: يتم تنزيل البيانات إلى الكمبيوتر من خلال كبل USB بعد التشغيل

عارض ملف تعريف KIC للجوال هو WiFi
وبلوتوث متوافق.

Note: The KIC software may interface directly with some oven controllers, eliminating the need for manual setpoint data entry. ملاحظة: قد يتفاعل برنامج KIC مباشرةً مع بعض وحدات التحكم بالفرن ، مما يلغي الحاجة إلى إدخال البيانات المحددة يدويًا. Please consult your oven supplier for availability. يرجى استشارة مورد الفرن الخاص بك للتوافر. The KIC software is dongle protected. برنامج KIC محمي دونجل.

تم تصغير ملف التعريف إلى رقم واحد

The PWI measures the profile's fit to the process window in a mathematical and objective manner by using a single number. يقيس الـ PWI ملاءمة ملف التعريف لنافذة العملية بطريقة رياضية وموضوعية باستخدام رقم واحد. This aids in optimizing the process by comparing and ranking alternative profiles in terms of their fit to the available process window. يساعد هذا في تحسين العملية من خلال مقارنة وترتيب ملفات التعريف البديلة من حيث ملاءمتها لنافذة العملية المتاحة. The lower the PWI, the more efficient and stable the process! وكلما انخفض PWI ، زادت كفاءة العملية واستقرارها! (See the PWI data sheet for a detailed explanation) (انظر ورقة بيانات PWI للحصول على شرح مفصل)

أقصى قدرة على التحمل بالدقائق عند درجة حرارة محددة

محتويات مجموعة K²

• الملف الشخصي Setter
• الدرع الحراري
• القرص المضغوط الخاص بالبرنامج
• حماية البرمجيات دونغل
• كابل USB (ذكر / ميني- B)
• بطاريات AAA (6)
• مقص

• المزدوجات الحرارية
• حقيبة الحمل
• دليل المستخدم الإلكتروني
• دليل الأجهزة الإلكترونية
• قفازات
• دليل البداية
• شهادة معايرة
