آلة فرن إنحسر SMT معدات التجميع الملامح الحرارية الاصلي حالة جديدة

SMT Reflow Oven Machine المحلل الحراري KIC Start 2 مزايا التنميط

Exceptional ValueThe KICstart2 ™ thermal profiler utilizes core technologies developed by KIC, the world's premier thermal profiling company, and is supported by KIC's worldwide organization. قيمة استثنائية يستخدم جهاز التعريف الحراري KICstart2 ™ التقنيات الأساسية التي طورتها شركة KIC ، الشركة الرائدة في العالم في مجال التنميط الحراري ، وتدعمها منظمة KIC العالمية. Packaging these innovative technologies into a low-cost system, the KICstart2 is an ideal cost effective thermal profiler. من خلال تعبئة هذه التقنيات المبتكرة في نظام منخفض التكلفة ، يعد KICstart2 أداة تحديد حراري فعالة من حيث التكلفة.

Ease of UseThe KICstart2 profiler has everything you need to quickly acquire an accurate profile, without complicated features that can slow you down. سهولة الاستخدام: يحتوي ملف تعريف KICstart2 على كل ما تحتاجه للحصول على ملف تعريف دقيق بسرعة ، دون ميزات معقدة يمكن أن تبطئك. For applications where all you want is your product's thermal profile, immediately with no fuss, the KICstart2 is for you. بالنسبة للتطبيقات التي يكون فيها كل ما تريده هو ملف التعريف الحراري لمنتجك ، على الفور بدون ضجة ، فإن KICstart2 مناسب لك. The patented design concept automatically identifies the location of each oven heating zone, so no or few measurements are required. يحدد مفهوم التصميم الحاصل على براءة اختراع تلقائيًا موقع كل منطقة تسخين بالفرن ، لذلك لا يلزم وجود قياسات أو القليل منها. This design automatically corrects for different TC locations on the part, aligning them for improved profile graph viewing. يقوم هذا التصميم بالتصحيح تلقائيًا لمواقع TC المختلفة على الجزء ، محاذاةهم لتحسين عرض الرسم البياني للملف الشخصي. Production down time is reduced when using the Manual Prediction software which enables the process engineer an instant “trial and error” capability when searching for more suitable oven recipes. يتم تقليل وقت التوقف عن الإنتاج عند استخدام برنامج التنبؤ اليدوي الذي يمكّن مهندس العملية من إمكانية "التجربة والخطأ" الفورية عند البحث عن وصفات فرن أكثر ملاءمة. The profiling data is automatically transferred to a PC when plugging in the USB cable. يتم نقل بيانات التنميط تلقائيًا إلى جهاز كمبيوتر عند توصيل كبل USB. With its easy to use and intuitive software, new personnel can be trained in record time. مع برنامجها سهل الاستخدام والبديهي ، يمكن تدريب موظفين جدد في وقت قياسي.

Instant Process AnalysisOnce your profile has completed, the KICstart2 automatically analyzes your process using the Process Window Index™ (PWI™). بمجرد اكتمال ملفك الشخصي ، يقوم KICstart2 تلقائيًا بتحليل عمليتك باستخدام مؤشر Window Window Index (PWI ™). The PWI is a single number that measures how well your profile fits within your product's thermal process window (See the Process Window Index data sheet for details). PWI هو رقم واحد يقيس مدى ملاءمة ملفك الشخصي داخل نافذة المعالجة الحرارية لمنتجك (انظر ورقة بيانات فهرس نافذة العملية للحصول على التفاصيل). The PWI provides an instant and objective conclusion whether your product profile is in spec, eliminating guesswork and opinion from process analysis. يوفر PWI استنتاجًا فوريًا وموضوعيًا سواء كان ملف تعريف المنتج الخاص بك في المواصفات ، مما يلغي التخمين والرأي من تحليل العملية. This helps you ensure that all your products on all your lines are manufactured with measurable, consistent quality. هذا يساعدك على ضمان أن جميع منتجاتك على جميع خطوطك يتم تصنيعها بجودة متسقة وقابلة للقياس.

Reliable and RobustThe superior accuracy and reliability of the KICstart2 is nothing less than you would expect from KIC's award winning product line. موثوقة وقوية إن الدقة والموثوقية الفائقة لـ KICstart2 ليست أقل مما تتوقعه من خط منتجات KIC الحائز على جائزة. The KICstart2 is a six thermocouple datalogger unit that utilizes solid state technology designed to withstand the daily or weekly thermal cycles for years to come, for both lead-free and leaded assemblies.KICstart your thermal process إن KICstart2 عبارة عن ستة أجهزة تسجيل بيانات حرارية تستخدم تقنية الحالة الصلبة المصممة لتحمل الدورات الحرارية اليومية أو الأسبوعية لسنوات قادمة ، لكل من التجميعات الخالية من الرصاص والرصاص.

KICstart2 الدقة: ................... ± 0.5 درجة مئوية

القرار: ................. متغير 0.3 إلى 0.1 درجة مئوية

درجة حرارة التشغيل الداخلي: 0 درجة مئوية إلى 105 درجة مئوية

معدل العينة: .............. 0.1 إلى 10 قراءات / ثانية

نقاط البيانات: ................ 45000

اتصال الكمبيوتر: .......... USB 2.0 (Std-A / Mini-B)

متطلبات الطاقة: بطارية قلوية 9V

التوافق مع المزدوجات الحرارية: وحدة 6 قنوات: .... النوع K ، معيار درجة الحرارة: ..- 150 درجة مئوية إلى 1050 درجة مئوية

الأبعاد (LxWxH): 6 قنوات وحدة: 205 مم × 66 مم × 20 مم درع حراري: ....................... انظر جدول التسامح في درجة الحرارة أدناه للحصول على المواصفات.

نموذج Datalogger: يتم تنزيل البيانات إلى الكمبيوتر من خلال كبل USB بعد التشغيل

Profiling Reduced to a Single NumberThe PWI measures the profile's fit to the process window in a mathematical and objective manner by using a single number. تم تصغير ملف التعريف إلى رقم واحد يقيس PWI ملاءمة ملف التعريف لنافذة العملية بطريقة رياضية وموضوعية باستخدام رقم واحد. This aids in optimizing the process by comparing and ranking alternative profiles in terms of their fit to the available process window. يساعد هذا في تحسين العملية من خلال مقارنة وترتيب ملفات التعريف البديلة من حيث ملاءمتها لنافذة العملية المتاحة. The lower the PWI, the more efficient and stable the process! وكلما انخفض PWI ، زادت كفاءة العملية واستقرارها! (See the PWI data sheet for a detailed explanation) (انظر ورقة بيانات PWI للحصول على شرح مفصل)

الحد الأدنى لمتطلبات النظام

كمبيوتر ثنائي النواة / 1 جيجاهرتز مع ذاكرة وصول عشوائي 2 جيجابايت 2 جيجابايت

فيديو بدقة 1024 × 768/16 بت

1 منفذ USB متاح (لتنزيل البيانات)

1 منفذ USB متاح (لمفتاح البرنامج)

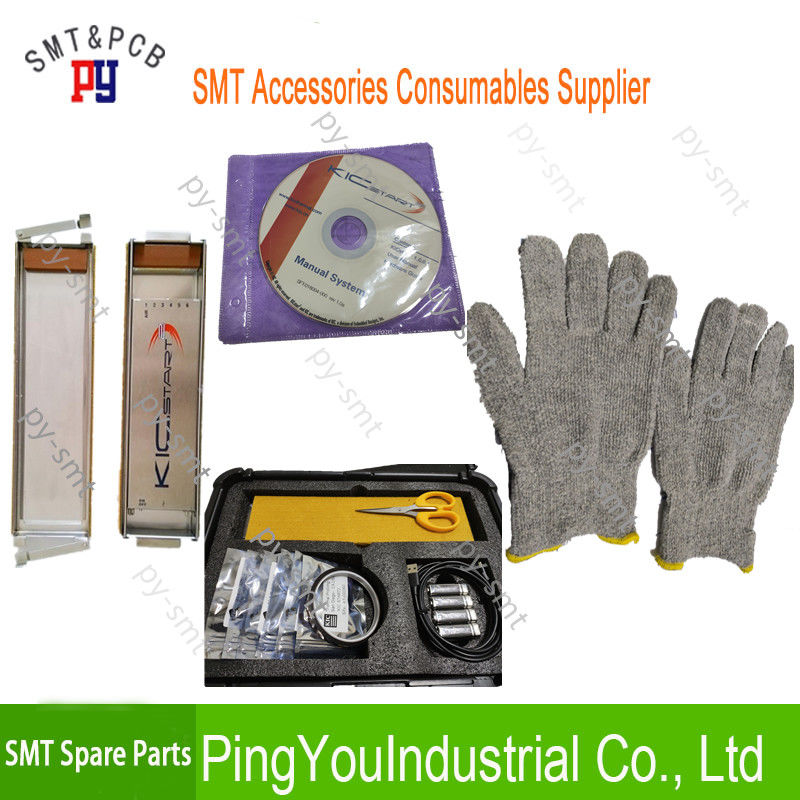

محتويات KICstart2 KitProfiler المزدوجات الحرارية درع حراريحقيبة حمل CD قرص الكمبيوتر الإلكتروني دليل المستخدم دونغل حماية البرامجدليل الأجهزة الإلكترونية كابل USB (ذكر / ميني- ب) دليل بدء التشغيل 9 بطاريات فولت (4) شهادة المعايرة
