معدات الجمعية SMT الفولاذ المقاوم للصدأ YAMAHA YSP طابعة لصق لصق الشاشة

ياماها YSP طابعة لصق جندى مع دقة لا تشوبها شائبة حقيقية مستعملة

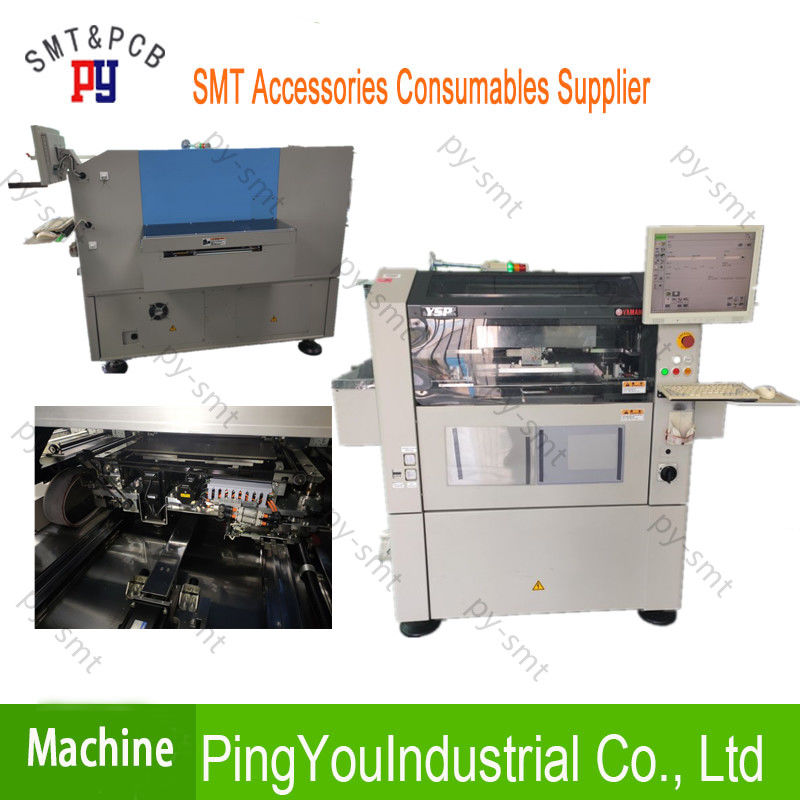

ياماها YSP طابعة شاشة PCB KHT-000

ياماها YSP طابعة لصق جندى مع دقة لا تشوبها شائبة حقيقية مستعملة

آلة طابعة الشاشة عالية السرعة YAMAHA بدقة لا تشوبها شائبة بسبب رأس YSAHA الأصلي 3S الذي يضبط زاوية الممسحة تلقائيًا (بفاصل درجة واحدة) بين 45 و 65 درجة.

عالية الدقة عالية الدقة

طابعة عالمية عالية الجودة

11 ثانية / دورة * براعة الخط

إمكانية طباعة عالية السرعة

3σ: +/- 0.005 مم

تكرار المواقع

نظام PSC

(PSC: التحكم في استقرار الطباعة)

رأس 3S

(3S: أرجوحة ممسحة واحدة)

متغير زاوية هجوم الطباعة

L600mm منطقة pringint المطبقة

ياماها نظام المسار المزدوج ينطبق

إمكانية طباعة عالية السرعة 9،5 ثانية / دورة

دقة الطباعة الرطبة: ± 25 μm (6σ)

دقة تحديد المواقع المتكررة: ± 12،5 μm (6σ)

الإستنسل حتى 750 × عرض 750 مم

معلومات رأس الطباعة:

- رأس 3S (3S = ضغط واحد سوينغ)

- سرعة الممسحة: 2 إلى 200 مم / ثانية

- قوة ضغط الممسحة: 5 إلى 200 N +/- 2N (التحكم في التغذية المرتدة)

- زاوية هجوم الطباعة المتغيرة للممسحة: 45 إلى 65 درجة

- مادة شفرة ممسحة: معدن أو يوريتان

خيارات:

- كاميرا فحص طباعة ثنائية الأبعاد

- نظام فراغ ثنائي الفينيل متعدد الكلور

- نظام UPS

- نظام PSC (PSC: التحكم في استقرار الطباعة)

- وحدة التحكم بدرجة الحرارة

- قياس حجم اللصق ولحام اللحيم

- البرامج: أدوات مصنع ياماها

حجم الجهاز:

- مع الناقل العادي: L 1.640 مم × العرض 1.640 مم × الارتفاع 1.400 مم

- مع ناقل تمديد الخروج: L 1.973 مم × العرض 1.640 مم × الارتفاع 1.400 مم

تزن الآلة: 1.500 كجم

YSP (الموديل: KHT-000)

ينطبق PCB L510xW460mm إلى L50xW50mm

ينطبق على طباعة L600mm أطول منطقة نقل L610mm أطول ثنائي الفينيل متعدد الكلور

رأس الطباعة 3S (سميت باسم Swing Single Squeegee)

لتحميل ممسحة ، يمكن الاختيار من بين ممسحة معدنية أو يوريتان

دقة الطباعة دقة الطباعة (3σ) +/- 0.025 مم

دقة المحاذاة المتكررة (3σ): +/- 0.005 مم

وقت الدورة 11.0 ثانية (للطباعة العادية تحت ظروفنا المثلى)

حجم الاستنسل المطبق L750x W750 مم L736x W736 مم L750x W650 مم L650x W550 مم L600x W550 مم * 1 L550x W650 مم * 1

الحد الأقصى لحجم PCB L510xW460 مم L510x W460 مم L510x W350 مم L330x W250 مم L330x W250 مم L330x W250 مم

مصدر طاقة 3 مراحل AC 200/208/220/240/380/400/416 V +/- 10٪

مصدر إمداد الهواء 0.45 ميجا باسكال

البعد الخارجي L1،640mmxW1،640mmxH1،400mm (لا يشمل العرض)

Weigh Approx. تزن تقريبا. 1,600kg 1600 كجم

تحتاج قوالب الإستنسل هذه إلى إضافة محول التثبيت واستبدال فوهة التنظيف.

المواصفات والمظهر عرضة للتغيير دون إشعار مسبق.

KM1-M7163-20X A010E1-37W صمام
KM1-M7163-21X A010E1-54W صمام
KM1-M7163-30X A010E1-44W صمام
KGA-M7111-H0X A041E1-48W 88X صمام
KM5-M7174-11X AME05-E2-PSL-13W VALVE
صمام KV7-M7111-B0X A041E1-11-48W
KM1-M7162-20X A010E1-35W صمام
صمام KV8-M7162-20X A010E1-55W
صمام KV8-M7162-10X A040-4E1-56W
صمام KV8-M71YA-00X A010E1-56W (48W)
KM1-M7162-11X A040-4E1-54W VALVE
صمام KU0-M3410-41X A010E1-32W
KGA-M37P1-00X G010HE1-5W صمام
KV5-M7121-L0X A040-4E1-50W
KV5-M7121-R0X A040-4E1-50W
رأس YHF KH2-M7101-00X A040-4E1-3W
KGA-M7111-G0X A010E1-59W VALVE صمام نفخ
صمام KV8-M7535-01X
KGB-M7163-A0X 37 واط + 44 واط + 13 واط صمام
KV8-M7163-A0X 37 واط + 44 واط + 13 واط صمام
KGA-M7111-A0X قاطع KGA-M7111-A03
KV7-M7110-00X / KV7-M7110-10X (L / R VALVE ASSY)
KGA-M7110-00X / KGA-M7110-10X (L / R VALVE ASSY)
KGA-M7111-G0X A010E1-59W YV88X ، YV88XG VALVE
KGA-M7111-H0X A041E1-48W YV88X ، YV88XG VALVE
KM0-M7182-BOX AME07-E2-PSL-12W YV88X ، YV88XG VALVE
KM5-M7174-11X AME05-E2-PSL-10W EJECTOR
KM1-M7163-20X A010E1-37W / 54W / 37W VALVE
KM1-M7163-30X A010E1-44W 44W VALVE
KM5-M7174-11X AME05-E2-PSL-13W VALVE
صمام A040-4E1-56W (من أجل U / D) / KV8-M7162-11X
صمام A040-4E1-54W (من أجل U / D) / KM1-M7162-10X
صمامات A010E1-35W / 55W KM1-M7162-20X / KV8-M7162-20X
AME05-E2-34W EJECTER 21W
KHY-M7152-00 EJECTER
KHY-M7152-01 EJECTER
صمام KHY-M7153-00
KHY-M7153-01 KOGANEI JA10AA-21W VALVE 0.2-0.5MpaYS24
KHY-M7153-00 KOGANEI JA10AA-21W VALVE 0.2-0.5MpaYS24
KHY-M7154-01X / KHY-M7154-00 / KHY-M7154-01 YS12 صمام الصمام
5322360 10207 A010E1-37W KM1-M7163-20X VALVE
KV6-M7171-10X صمام الصمام
KGS-M7171-A0X EJECTOR AME05-E2-PSL-32W YG100
KM0-M7182-B0X EJECTOR
9498396 01089 EJECTOR AME05-E2-PSL-32W YG100
KGS-M7171-AOX EJECTOR
دليل KGK-M9267-01X YG100
صمام KKD-M7151-00
KHY-M7155-01 مرشح الفلتر
KHY-M7155-00X CAP فلتر
KHY-M7152-00 VALVE KOGANEI AME05-E2-34W VACUUM EJECTOR
KHY-M7154-00 بت 1
KHY-M7154-01 BIT 1
KHY-M7155-00 مرشح الفلتر 1
9965000 03808 55 واط صمام
KGB-M7163-AOX KGB-M7163-BOX EJETOR YV100XG
KHY-M7151-00 KHY-M7151-01 قاذف
KHY-M7151-011 القاذف ، الراتنج YG12
صمام KJJ-M717B-002 JA10AA-22W
KHY-M7156-00 BIT CAP YS
صمام KHY-M7153-003 JA10AA-21W
KHY-M7154-00 بت
KHY-M7156-00 BIT CAP
KHW-M9129-00 BELT 1، CONVEYOR
KV8-M8883-A0X
KKE-M9127-00 BELT 1، CONVEYOR
KKE-M919R-00 حزام ، ناقل
KKE-M917H-00 حزام ، ناقل 1250 مم
KKE-M917H-50 حزام ، ناقل 1540 مم
YS12 صمام الصمام KHY-M7154-01X
5322 360 10208 TOPAZ UP / DOWN VALVE
5322281 20198 VALVE A040-4E1
KHY-M7156-00 KHY-M7156-01 BIT CAP YG12
KGS-M37P1-00X YAMAHA YG88R صمام ، ضربة رمح
9498396 01199 صمام ، ضربة رمح
KGR-M7111-F0X EJECTOR YG88 VACUUM EJECTOR
KV7-M7111-B0X 48W VACUUM EJECTOR
KM5-M7174-G0 غطاء فلتر
5322462 11024 غطاء الفلتر ، بلاستيك
قاذف KGB-M7163-00X
KGB-M7163-00X YAMAHA EJECTOR
KM8-M7163-02X YAMAHA YV100X MICRO EJECTOR UNIT
KV8-M7163-01X EJECTOR UNIT YV100X
9498396 02932 MC-1 VALVE KOGANEI JA10AA-22W
KJJ-M717B-00X MC-1 VALVE KOGANEI JA10AA-22W
KV8-M7162-00X صمام الملف اللولبي YV100XG
KM5-M7174-C1X EJECTOR BASE
KGT-M7163-00X KV8-M7163-A0X 37W + 44W + 13W VALVE
KM5-M7174-00X VACUUM EJECTOR
5322 360 10327 صمام التجميع
5322 360 10469 صمام التجميع
KGA-M37P1-00X صمام التجميع
K87-M2140-00X
