ذكي ملف التعريف الحراري SMT الجمعية معدات KIC X5 التنميط الذكي 7-12 قناة

SMT ذكي ملف التعريف الحراري KIC Profiler X5 Smart Profiling 7-12 قناة لآلة فرن التدفق

أجهزة قوية وصغيرة الحجم مع ضمان لمدة عامين

This new and improved thermal profiler hardware is designed to withstand the roughest and toughest daily handling. تم تصميم أجهزة الملامح الحرارية الجديدة والمحسنة لتحمل أقسى وأقسى معالجة يومية. In addition, the electronic circuitry has been changed to tolerate a higher level of voltage spikes بالإضافة إلى ذلك ، تم تغيير الدوائر الإلكترونية لتحمل مستوى أعلى من مسامير الجهد
that occur occasionally in some ovens and wave solder machines. التي تحدث في بعض الأحيان في بعض الأفران وآلات اللحام الموجي. KIC is putting its money where its mouth is by offering a standard two year warranty on this durable profiler. تضع KIC أموالها في مكانها من خلال تقديم ضمان قياسي لمدة عامين على هذا الملصق المتين.

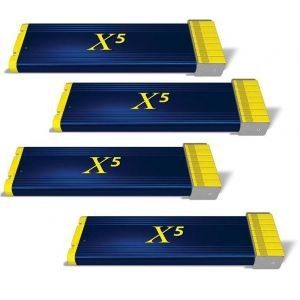

The X⁵™ thermal profiler is available in 7, 9, and 12 channel versions using standard type K thermocouple connectors. يتوفر المحلل الحراري X⁵ ™ في إصدارات 7 و 9 و 12 قناة باستخدام موصلات حرارية من النوع K القياسي. Acquiring more data in a small unit is only the beginning. الحصول على المزيد من البيانات في وحدة صغيرة هو البداية فقط. The X⁵'s industry leading performance provides better data acquisition to precisely identify what is going on with each thermal profile and process in the factory. يوفر الأداء الرائد في صناعة X⁵ الحصول على بيانات أفضل لتحديد ما يجري بدقة مع كل ملف حراري ومعالجة حرارية في المصنع. Thermal profile data are conveniently transferred to your computer via a USB connection. يتم نقل بيانات ملف التعريف الحراري بسهولة إلى جهاز الكمبيوتر الخاص بك عبر اتصال USB. The X⁵'s RF version transfers the profile data in real time to the PC via wireless radio frequency transmitters. تقوم نسخة التردد اللاسلكي X⁵'s بنقل بيانات ملف التعريف في الوقت الحقيقي إلى الكمبيوتر عبر أجهزة إرسال التردد اللاسلكي. Standard AAA batteries power the X⁵ and you have the option of using rechargeable batteries if you prefer. تعمل بطاريات AAA القياسية على تشغيل X⁵ ولديك خيار استخدام بطاريات قابلة لإعادة الشحن إذا كنت تفضل ذلك. The X⁵ is also powered via the USB cable when connected to a computer, bypassing the batteries, thus extending the duration of their use. يتم تشغيل X⁵ أيضًا عبر كابل USB عند توصيله بجهاز كمبيوتر ، متجاوزًا البطاريات ، وبالتالي إطالة مدة استخدامها.

برنامج ذكاء البيانات

The X⁵'s thermal profiling software uses a modern, graphical interface that quickly and intuitively guides you through the task of profiling. يستخدم برنامج التنميط الحراري الخاص بـ X⁵ واجهة رسومية حديثة ترشدك بسرعة وسهولة إلى مهمة التنميط. All your critical profile and process data are measured including slope, peak temperature, time above liquidous, etc. In addition, the software measures the Process Window Index™ (PWI) statistic. يتم قياس جميع بياناتك الشخصية وبيانات العملية الهامة بما في ذلك المنحدر ودرجة حرارة الذروة والوقت فوق السائل ، إلخ. بالإضافة إلى ذلك ، يقيس البرنامج إحصائيات مؤشر نافذة العملية (PWI). The PWI mathematically and objectively identifies your profile's 'fit' to the established process window. يحدد PWI رياضياً وموضوعياً "ملاءمة" ملفك الشخصي لنافذة العملية المحددة. A PWI less than 100 indicates an in-spec profile. يشير PWI أقل من 100 إلى ملف تعريف في المواصفات. The PWI is lower as your process is centered within the process window. PWI أقل لأن العملية الخاصة بك تتم توسيطها داخل نافذة العملية. Therefore, the lower your PWI, the deeper in the sweet spot of the process window. لذلك ، كلما انخفض PWI الخاص بك ، كلما كان أعمق في البقعة الحلوة لنافذة العملية. The PWI also instantly reveals where your process or the oven needs to be adjusted. تكشف PWI أيضًا على الفور عن المكان الذي تحتاج إلى تعديل العملية أو الفرن. Manual prediction capability comes standard with the X⁵ allowing you to instantly view the expected change in the profile to changes in the oven setpoints. تأتي إمكانية التنبؤ اليدوي بشكل قياسي مع X⁵ مما يسمح لك بعرض التغيير المتوقع في ملف التعريف على الفور للتغييرات في نقاط ضبط الفرن. The X⁵ dual mode includes the passive profiling recording functionality and the active oven setup and process optimization capability. يتضمن وضع X⁵ المزدوج وظيفة تسجيل التنميط السلبي وإعداد الفرن النشط وإمكانية تحسين العملية. The Navigator Power™ software feature automates process improvement and equipment/machine optimization for you and ships standard with the X⁵. تعمل ميزة برنامج Navigator Power ™ على أتمتة تحسين العمليات وتحسين المعدات / الماكينات لك ، كما يتم شحنها بشكل قياسي مع X⁵. Within seconds, the Navigator Power will identify the single best oven setup based on your choice of 3 optimization criteria: في غضون ثوان ، سيحدد Navigator Power أفضل إعداد للفرن على أساس اختيارك لثلاثة معايير للتحسين:

مركز نافذة العملية

سرعة الناقل القصوى

الحد الأدنى من استخدام الكهرباء

The X⁵ thermal profiler also comes standar with SPC charting software that helps reveal changes in the profile over time. يأتي المحلل الحراري X⁵ أيضًا بشكل قياسي مع برنامج تخطيط SPC الذي يساعد في الكشف عن التغييرات في الملف الشخصي بمرور الوقت. The X⁵ hardware and software establish a new generation of profiler to improve your equipment's production quality, productivity, and documentation. تؤسس أجهزة وبرامج X generation جيلًا جديدًا من المحلل لتحسين جودة إنتاج معداتك وإنتاجيتها وتوثيقها.

See the video. مشاهدة الفيديو. In spec reflow oven setup with numerous unique component process windows on the same board. في إعداد فرن إعادة تدفق المواصفات مع العديد من نوافذ معالجة المكونات الفريدة على نفس اللوحة.

نموذج Datalogger: يتم تنزيل البيانات إلى الكمبيوتر من خلال كبل USB بعد التشغيل.

Dual Unit Model: data are sent to the computer in real-time during the run. طراز الوحدة المزدوجة: يتم إرسال البيانات إلى الكمبيوتر في الوقت الفعلي أثناء التشغيل. Data are also stored internally for USB download after the run. يتم أيضًا تخزين البيانات داخليًا لتنزيل USB بعد التشغيل.

Note: The Profiling Software may interface directly with some oven controllers, eliminating the need for manual setpoint data entry. ملاحظة: قد يتفاعل برنامج إنشاء ملفات التعريف مباشرةً مع بعض وحدات التحكم في الفرن ، مما يلغي الحاجة إلى إدخال البيانات المحددة يدويًا. Please consult your oven supplier for availability. يرجى استشارة مورد الفرن الخاص بك للتوافر. The Profiling Software is dongle protected. برنامج التنميط محمي دونجل. Accuracy based on factory calibration. الدقة على أساس معايرة المصنع.

تم تصغير ملف التعريف إلى رقم واحد

The PWI measures the profile's fit to the process window in a mathematical and objective manner by using a single number. يقيس الـ PWI ملاءمة ملف التعريف لنافذة العملية بطريقة رياضية وموضوعية باستخدام رقم واحد. This aids in optimizing the process by comparing and ranking alternative profiles in terms of their fit to the available process window. يساعد هذا في تحسين العملية من خلال مقارنة وترتيب ملفات التعريف البديلة من حيث ملاءمتها لنافذة العملية المتاحة. The lower the PWI, the more efficient and stable the process! وكلما انخفض PWI ، زادت كفاءة العملية واستقرارها! (See the PWI data sheet for a detailed explanation) (انظر ورقة بيانات PWI للحصول على شرح مفصل)

أقصى قدرة على التحمل بالدقائق عند درجة حرارة محددة

محتويات مجموعة X⁵

محلل

الدرع الحراري

القرص المضغوط الخاص بالبرنامج

حماية البرمجيات دونغل

كابل USB (ذكر / ميني- B)

بطاريات AAA (6)

مقص

المحطة الأساسية (المستقبل / جهاز الإرسال) *

حقيبة الحمل

المزدوجات الحرارية *

دليل المستخدم الإلكتروني

دليل الأجهزة الإلكترونية

قفازات

دليل البداية

شهادة معايرة

كابل يو اس بي ذهبي ذكر / انثى تحويلة
