معدات تركيب SMT لتجميع السطح SMT YAMAHA MGR-1 PA131713 من جهة ثانية

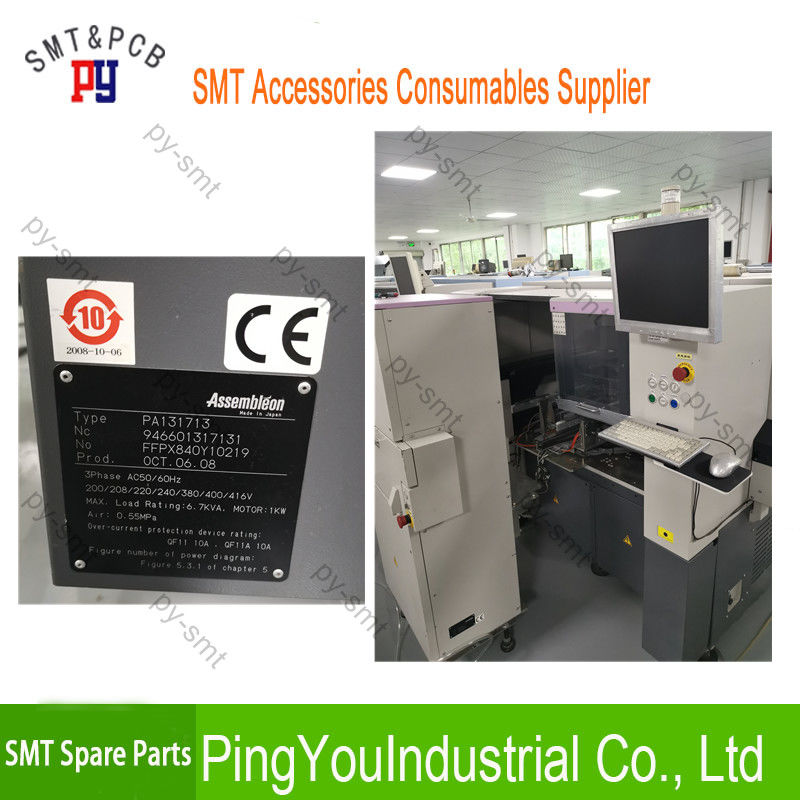

Assembleon YAMAHA MGR-1 Machine PA131713 معدات تكنولوجيا التركيب السطحي المستعملة
Assembleon YAMAHA MGR-1 Machine PA131713 معدات تكنولوجيا التركيب السطحي المستعملة
آلة التنسيب Yamaha YG100 yg100r مستعملة حوالي 2005 معدات ، نظام تشغيل windows
تخصيص:
معلمات ياماها YG100
YAMAHA YGV100RA / RB اليابان المركب:
سرعة التصحيح: 0.15 ثانية / شريحة
حجم PCB: L510XW440MM_L50XW50MM
مكون SMD: 0402 (مم) -45 مم × 45 مم مكون SOP SOJ PLCC QFP BGA
يمكن وضع مكونات SMD في 100 نوع (8 مم)
حجم التركيب: L1650XW1562X1470
وزن المركب: 1630 كجم
YG100RA (نوع FNC) / YG100RB (نوع SF) الموديل: KHW-000
الركيزة الصورة
L50 × W50mm ～ L510 × W460mm (ملاحظة 1) (الملاحظة 2)
تصاعد الكفاءة
(الظروف المثلى)
24000 CPH / CHIP (ما يعادل 0.15 ثانية / CHIP)
دقة التركيب
(المكونات القياسية للشركة)
الدقة المطلقة (μ + 3σ): ± 0.05 مم / رقاقة ، ± 0.05 مم / QFP
التكرار (3σ): ± 0.03 مم / رقاقة ، ± 0.03 مم / QFP
مكون الكائن
0402 (اسم النظام مم) ~ □ مكون 55 مم ، SOP / SOJ ، QFP ، موصل ، PLCC ، CSP / BGA ، موصل طويل (ملاحظة 3) (ملاحظة 4) (ملاحظة 5)
ارتفاع المكون الهدف هو 15 ملم أو أقل (ملاحظة 6)
نوع المكون
96 نوعًا (الحد الأقصى ، محول إلى شريط 8 مم) (ملاحظة 1)
مواصفات الطاقة
ثلاث مراحل AC 200/208/220/240/380/400/416 V ± 10٪ 50/60 Hz
مصدر الغاز
0.55 ميجا باسكال أو أكثر ، نظيف وجاف
الأبعاد
(الملاحظة 7)
L1 ، 650 × W1 ، 562 (نهاية الغطاء) × H1 ، 470 مم (فوق الغطاء)
L1 ، 650 × W1 ، 615 (التغيير الكلي لطرف سكة العربة) × H1 ، 470 مم (فوق الغطاء)
وزن الجسم
حوالي 1،630 كجم: (الجسم الرئيسي فقط)
اسم المنتج: YG100R YAMAHA رقاقة عالية السرعة المركب


رقم المنتج: YG100R
المنتجات بالتفصيل
ياماها YG100R آلة SMT عالية السرعة
يمكن تركيب المكونات: مكونات CHIP ، SOP / SOJ ، QFP ، الموصلات ، PLCC ، CSP / BGA ، مكونات طويلة ~ 0402-31 مم ، موصلات (L100mm x W31mm) -> كاميرا الرؤية الذهنية ، 0603 - أكثر من 31 نوعًا من المكونات ، 45 موصل طويل مم (L100mm x W45mm) - - أكثر من 45 كاميرا رؤية من النوع
حجم الركيزة: (يقتصر على المضيف): L460 x W440mm (الحد الأقصى) ~ L50 xW50mm (الحد الأدنى)
سمك الركيزة / وزن الركيزة: 0.4 مم إلى 3.0 مم / 3.0 كجم
اتجاه نقل حزام القياس / النقل: اليمين واليسار قبل ذلك (الخيار: من اليسار إلى اليمين) / (الخيار: الخلف)
دقة SMT: التقييم الداخلي للشركة باستخدام المكونات القياسية
الدقة (mu + 3 سيغما): + / - 0.05 مم / شريحة ، زائد أو ناقص 0.05 مم / دقة تكرار QFP (3 سيغما): + / - 0.03 مم / QFP / CHIP ، زائد أو ناقص 0.03 مم
سرعة التحميل: أفضل الظروف 0.15 ثانية / شريحة
أصناف عدد العناصر: 96 (الحد الأقصى لتحويل الشريط إلى 8 مم)
شكل توريد المكونات: لوحة الشريط ، السائبة ، قضيب ، صينية
مواصفات الطاقة: AC ثلاث مراحل 200/208/220/240/220/240/416 v + 10٪ لـ 50/60 hz
متوسط ​​استهلاك الطاقة: 0.72 كيلو واط (مضيف) فقط ، dYTF المرفق: 0.90 كيلو واط ، إرفاق satz: 0.96 كيلو واط ، في نفس الوقت باستخدام satz + dYTF: 0.98 KW
توريد الهواء: أكثر من 0.55 ميجا باسكال ، الهواء نظيف وجاف
وزن العود / المضيف: L1 ، 650 × W1 ، حوالي 1630 كجم / 562 × ارتفاع 1 ، 562 مم (المضيف فقط)
