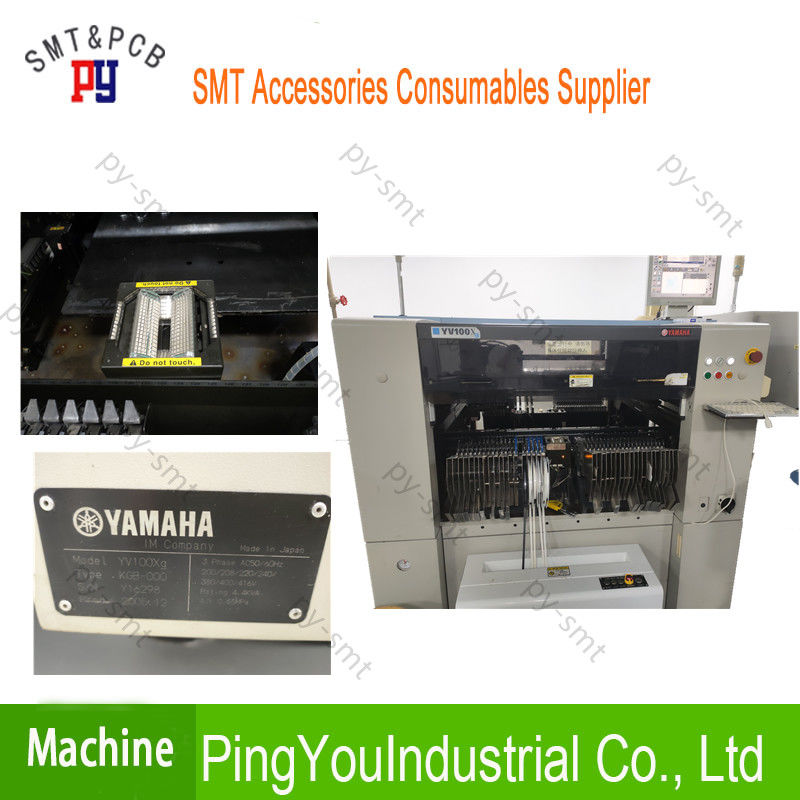

آلة تركيب المكونات الإلكترونية YAMAHA YV100XG SMT
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
wechat: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xنموذج الآلة | KGB-000 | اسم الأجزاء | YAMAHA YV100XG معدات تركيب المكونات الإلكترونية |
---|---|---|---|
شرط | الاصليه المستخدمة | مواد | ستانلس ستيل |
وظيفة | معدات تركيب مكونات SMD FUJI NXT | قوة | 4.4 كيلو فولت أمبير |
الجهد االكهربى | 200/208/220/240/370/400/416 فولت | مصدر الهواء | 0.55 ميجا باسكال |
إدخال | 3 ~ 50/60 هرتز | ||
تسليط الضوء | آلة تشديد المسمار السيارات,آلة الاستغناء الايبوكسي |
YAMAHA YV100XG معدات تركيب المكونات الإلكترونية KGB-000 آلة مستعملة حقيقية
YAMAHA YV100XG معدات تركيب المكونات الإلكترونية KGB-000 آلة مستعملة حقيقية
مواصفات المنتج:
تركيب عالي السرعة بسرعة 0.18 ثانية / شريحة (تحت الظروف المثلى).
تم تحقيق 16200 CPH (0.22sec / chip) تحت حالة IPC9850.
دقة تركيب تبلغ +/- 50 ميكرون (الدقة المطلقة: μ + 3σ) التعرف المستمر على جميع الكرات لـ CSP / BGA ، بما في ذلك الحكم على العيوب والعيوب.
إقامة مكونات واسعة النطاق ، من 0603 إلى 31 مم QFP.
مثالية للجيل القادم من وحدات الذاكرة.
الموديل: YV100Xg
أبعاد ثنائي الفينيل متعدد الكلور
نوع M: L460xW335mm (الحد الأقصى) / L50xW50mm (الحد الأدنى)
نوع L: L460xW440mm (الحد الأقصى) / L50xW50mm (الحد الأدنى)
دقة التركيب
الدقة المطلقة (μ + 3σ): +/- 0.05mm / CHIP ، +/- 0.05mm / QFP [عند استخدام مكونات Yamaha القياسية
وقت دورة التركيب:
0.18sec / CHIP ، 1.7sec / QFP [في الظروف المثلى] ، 1608CHIP: 16،200CPH (0.22sec / chip)
[حالة IPC9850]
المكونات المطبقة للتركيب:
0603 ~ · 31 مم مكونات ، SOP · SOJ ، QFP ، موصل ، PLCC ، CSP ، BGA
رأس FNC: الارتفاع المسموح به على سطح ثنائي الفينيل متعدد الكلور قبل النقل: 4 مم كحد أقصى.
ارتفاع المكونات التي يمكن تركيبها: 15 ملم.
* من الممكن تركيب مكونات بارتفاع 6.5 إلى 15 مم إذا تم استيفاء شروط معينة.
الرأس القياسي: الارتفاع المسموح به على سطح ثنائي الفينيل متعدد الكلور قبل النقل: 6.5 مم كحد أقصى.
ارتفاع المكونات التي يمكن تركيبها: 15 ملم.
* من الممكن تركيب مكونات بارتفاع 6.5 إلى 15 مم إذا تم استيفاء شروط معينة.
الأبعاد الخارجية L1،650mmxW1،408mmxH1،850mm
Main unit weight Approx. وزن الوحدة الرئيسية 1,600kg 1600 كجم
1) عالية السرعة وعالية الدقة آلة التنسيب وحدات متعددة الوظائف
2) 0.18 ثانية / وضع رقاقة عالي السرعة للغاية (أفضل حالة) 16200CPH (حبة / ساعة)
3) في حالة IPC9850 ، تصل سرعة التصحيح إلى 16200CPH (الموافق 0.22 ثانية / شريحة)
4) تركيب مكونات 0603 ، الدقة الكاملة حتى ± 50 ميكرون ، دقة التكرار الكاملة حتى 30 ميكرون
5) مجموعة واسعة من التطبيقات ، من المكونات الدقيقة 0201 (بوصة) إلى المكونات الكبيرة QFP 31 مم
6) استخدام 2 كاميرات رقمية عالية الدقة متعددة الرؤية
7) التعرف المستمر على كرة اللحام لمكونات CSP / BGA ، بما في ذلك تحديد عيب كرات اللحام
8) يمكن اختيار فوهة تغيير الرحلة الحاصلة على براءة اختراع YAMAHA ، والتي يمكن أن تقلل بشكل فعال من فقدان تباطؤ الآلة
9) الخيار الأفضل للنوع العالمي
10) يتم تشغيل المحور Y بواسطة مضخمات مؤازرة عالية الطاقة وقضبان لولبية عالية الصلابة في الطرفين الأيسر والأيمن.
تسرع هذه التقنية المزدوجة الثابتة التي تم تطويرها حديثًا التسارع والتنسيق
through both ends to drive and completes the acceleration function. من خلال كلا الطرفين لدفع واستكمال وظيفة التسارع. Reduced positioning time. تقليل وقت التموضع.
حجم اللوحة M: L460 * W335 (MAX) -L50 * W50 (MIN)
نوع L: L460 * W440 (MAX) -L50 * W50 (MIN)
دقة التركيب دقة مطلقة (μ + 3σ): ± 0.05 مم / رقاقة ، ± 0.05 مم / QFP
سرعة التركيب 0.18 ثانية / رقاقة 1.7 ثانية / QFP ، 1608 / رقاقة: 16200CPH
مكونات قابلة للتركيب 0603-31mm مكونات ، SOP / SOJ / QFP / Connectors / PLCC / CSP / BGA
الأبعاد 1650 * 1408 * 1900
الوزن الإجمالي 1600 كجم
